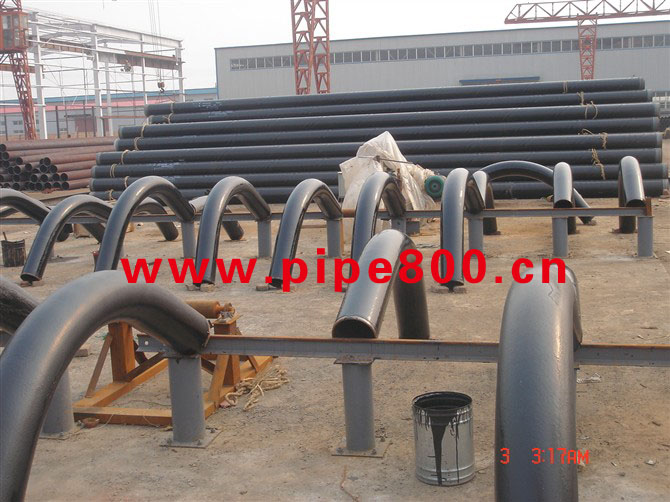

環氧樹脂防腐涂料 ，對此我們也在看看關于其使用范圍，其中防腐管道主要是適用于民用以及一般工業建筑的設備、管道的防腐蝕施工操作，金屬在周圍介質的化學、電化學作用下所引起的一種破壞現象，按照管道腐蝕的部分，可以分為內壁腐蝕和外壁腐蝕，按照管道腐蝕的形態，可以分為全面腐蝕和局部腐蝕，按照管道的腐蝕機理，可以分為化學腐蝕和電化學腐蝕等等。
一、組成：
該產品是由環氧樹脂為主劑的一種雙組分、高固體分的涂料。分底漆和面漆。甲組份由環氧樹脂、顏料及添料、助劑組成。乙組份是以改性胺類配制的固化劑。
二、特性及應用領域：
耐久性好，環氧樹脂固化后的漆膜堅韌耐水、涂膜無毒，對水無污染。附著力強，漆膜與漆膜之間都有很好的附著力。防銹耐水性能優異，采用優良的防銹原料，能保證其防銹性能。具有很好的機械強度、漆膜堅韌，具有耐磨和耐沖擊性能。固體含量高，涂膜較厚。室溫固化成膜。無須大型烘培設備。
廣泛適用于飲水艙、水管道、水箱、水塔等供水設備的內壁涂裝及砂糖、谷物的貨艙內使用。也可作為游泳池、發電廠冷卻塔及成裝燃料油、汽油的金屬、混凝土的內壁涂層。
三、技術指標：（注：耐化學試劑為底，面復合層）
| 項目 | 指標 | 項目 | 指標 |
| 漆膜外觀及顏色 | 白色、漆膜平整 | 抗沖擊力公斤/厘米 | 50 |
| 粘度（涂-4粘度計）秒 | ＞30 | 附著力（劃圈法）級 | 1 |
| 干燥時間：表干（h） | ＜2 | 柔韌性（mm） | 1 |
| 實干（h） | 24 | 耐3%鹽水 | 72h 無變化 |
| 耐10%酸、堿、鹽 | 72h 無變化 | 耐油 | 72h 無變化 |
四、施工及貯存：
（1）涂裝前須將物體面灰塵、油物、氧化皮、等處理干凈。達到Sa 2.5級，以保證涂刷質量。施工中嚴禁帶入水份。
（2）施工配比方法為：將甲組分大口打開，將乙組分加入甲組分內，充分攪拌均勻。熟化30分鐘，即可進行涂裝。
（3）此材料要求隨配隨用，配比后的涂料須在八小時之內用完。未配完的材料要密封保存。陰雨天或相對溫度大于75%時應停止施工。對于腐蝕介質嚴重的部位，建議多道涂刷。
（4）產品應存放在陰涼干燥處，防止日光直接照射，隔絕火源，遠離熱源。貯存期為十二個月，期滿后應檢驗各項技術指標，如達到指標要求，可繼續使用。
版權所有 河北鑫豐達管道防腐保溫工程有限公司 Copyright © All right 網址：m.oojx.cn
